Sensore di livello per cisterna con ESPHome

1 Cosa costruiamo

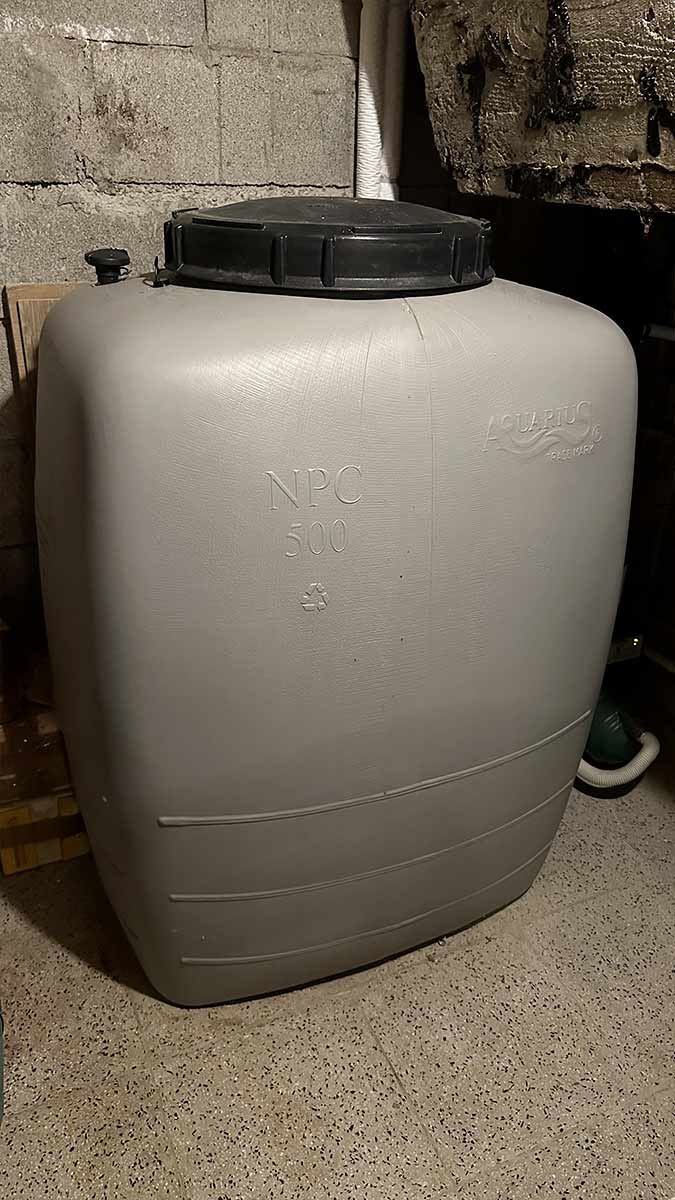

Un sensore a ultrasuoni montato sulla parte superiore del serbatoio misura la distanza fino al pelo dell'acqua. Più acqua c'è, più la superficie è vicina al sensore. Un Wemos D1 mini legge quella distanza, la converte in percentuale e la pubblica in Home Assistant via Wi-Fi.

        ┌──────────────────────────┐
        │  [D1 mini] + [ultrasuoni]│  ← in alto
        └────────────┬─────────────┘
                     │
              22 cm  │  ← distanza a serbatoio PIENO  = 100%
                     ▼
        ~~~~~~~~ pelo dell'acqua ~~~~~~~~
                     │
                     │  corsa utile 68 cm
                     │
        ─────────────▼─────────────
              90 cm = fondo asciutto = 0%

        percentuale = (vuoto - misura) / (vuoto - pieno) x 100

I due numeri 22 e 90 sono quelli del mio serbatoio: i tuoi saranno diversi, e il capitolo Taratura spiega come misurarli. È il passaggio che fa la differenza tra un sensore che funziona e uno che mostra numeri plausibili ma sbagliati.

2 Lista della spesa

Poche cose, tutte facili da trovare. I link sono affiliati: se acquisti da lì supporti queste guide senza costi aggiuntivi per te.

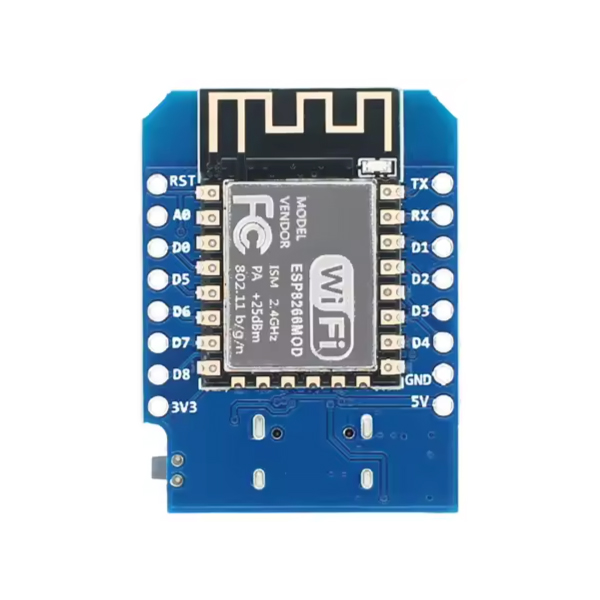

Wemos D1 mini (ESP8266)

Il cervello del progetto. Wi-Fi integrato, si programma via USB.

Amazon AliExpress

Consigliato

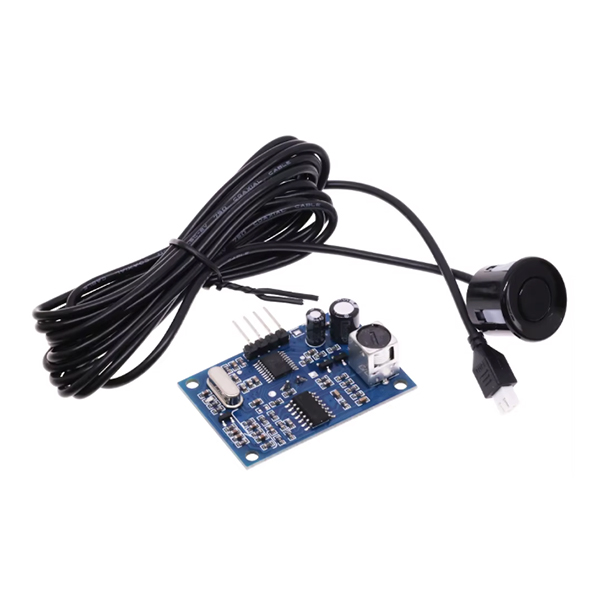

Sensore JSN-SR04T

Trasduttore sigillato su cavo, resiste all'umidità. La scelta giusta per un serbatoio chiuso.

Amazon AliExpress

Consigliato

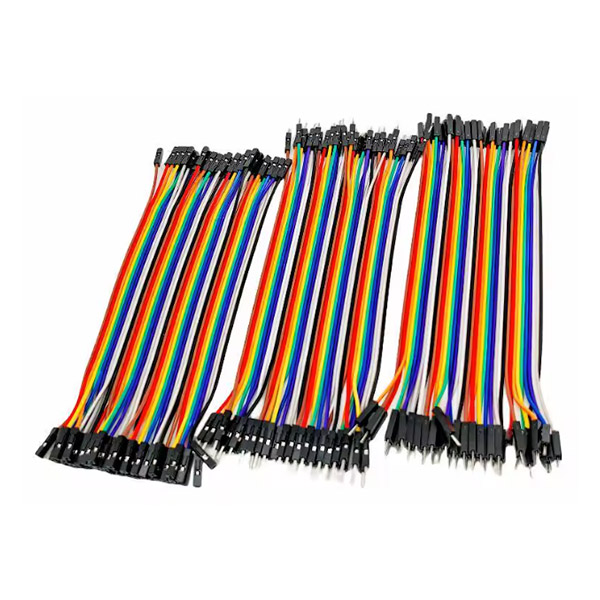

Cavetti Dupont femmina

Per collegare sensore e scheda senza saldare.

Amazon AliExpress

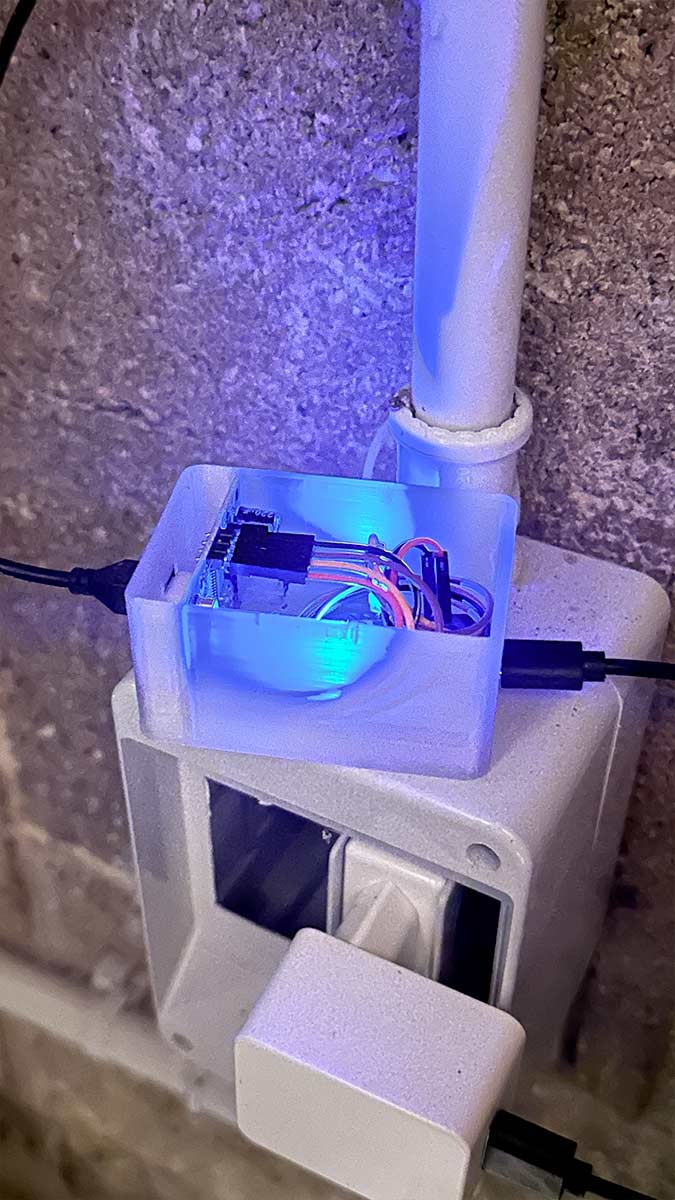

3 Cablaggio

Quattro fili. Il sensore ha i pin serigrafati nell'ordine VCC · Trig · Echo · GND.

  Filo sensore      Pin Wemos      GPIO
  ─────────────────────────────────────────
  VCC        ─────►    5V            —
  Trig       ─────►    D1          GPIO5
  Echo       ─────►    D2          GPIO4
  GND        ─────►    G             —

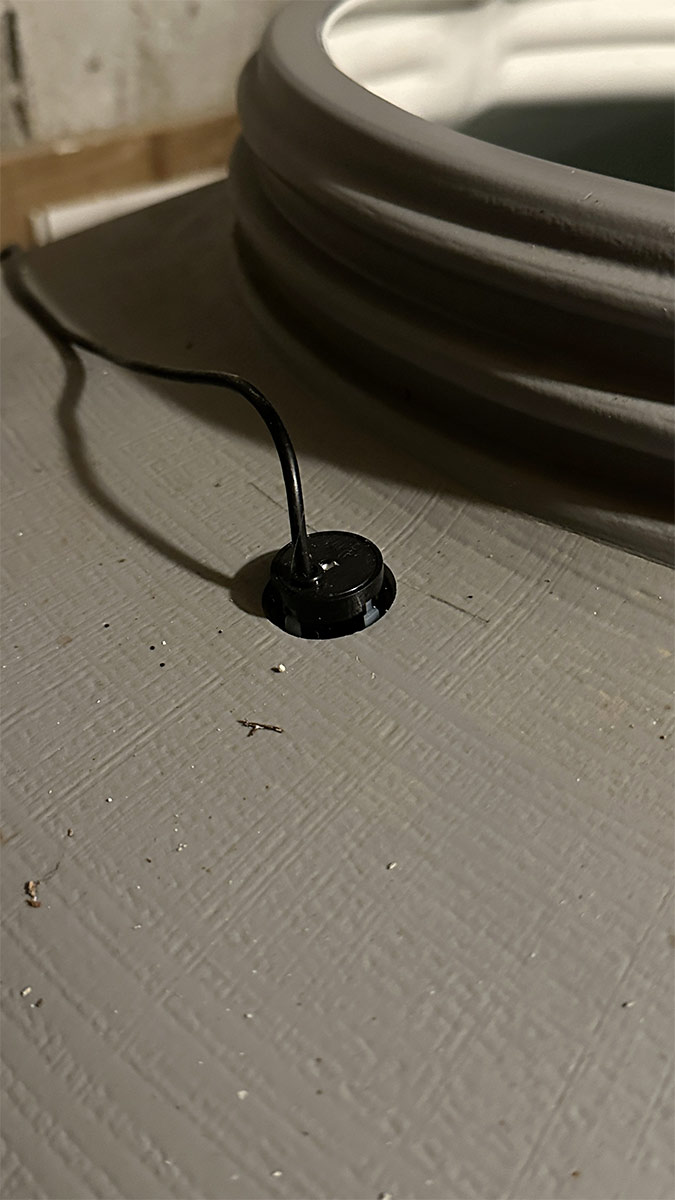

3.1 Dove montarlo

• Il sensore va in alto, rivolto verso il basso, il più possibile perpendicolare alla superficie dell'acqua.
• Deve vedere l'acqua senza ostacoli: tubi, galleggianti o pareti nel cono di emissione producono echi falsi.
• Lascia almeno 20-25 cm tra sensore e livello massimo: sotto quella soglia i sensori a ultrasuoni hanno una zona cieca e non misurano.

4 Preparare ESPHome

Se non hai ancora ESPHome, il modo più semplice è l'add-on ufficiale dentro Home Assistant: Impostazioni → Add-on → ESPHome Device Builder → Installa. In alternativa gira come container Docker o in un LXC dedicato.

4.1 Il file secrets.yaml

Prima del device, crea il file secrets.yaml dal pulsante Secrets del dashboard. Serve a tenere password e chiavi fuori dal file di configurazione, così puoi condividere o pubblicare lo YAML senza esporre nulla.

wifi_ssid: "NomeDellaTuaReteWiFi"
wifi_password: "LaTuaPasswordWiFi"

# Password della rete di emergenza che il device crea se non trova il Wi-Fi.
# Minimo 8 caratteri.
wifi_ap_password: "UnaPasswordDiRiserva"

# Chiave di cifratura dell'API. GENERANE UNA TUA, non copiare questa riga:
# il dashboard ESPHome te ne propone una nuova a ogni device creato.
key_cisterna: "INCOLLA_QUI_LA_TUA_CHIAVE_GENERATA"

4.2 Come si genera la chiave

Non è una password che puoi inventare battendo sulla tastiera. ESPHome pretende una stringa base64 che decodifichi in esattamente 32 byte: in pratica 44 caratteri che finiscono con =. Qualsiasi altra cosa viene rifiutata in validazione con Encryption key must be base64 and 32 bytes long.

Il modo più semplice è non generarla affatto: quando crei un nuovo device dal dashboard, ESPHome ne produce una da solo e te la scrive già nella configurazione. Ti basta spostarla in secrets.yaml.

Se preferisci un tool pronto, la documentazione ufficiale di ESPHome ne ha uno integrato: apri esphome.io/components/api e nella sezione sull'encryption trovi una chiave già generata, con i pulsanti Copy e Regenerate. La pagina la produce nel tuo browser a ogni caricamento, quindi non transita da nessun server.

Se invece preferisci il terminale, la generi con uno di questi due comandi:

# con openssl (Linux, macOS, WSL su Windows)
openssl rand -base64 32

# in alternativa con python, se openssl non e' disponibile
python3 -c "import secrets,base64;print(base64.b64encode(secrets.token_bytes(32)).decode())"

Il risultato ha questa forma, ed è quello che incolli in secrets.yaml:

QwctZqC7QrXxezuV......................EsEmPiO=   <- 44 caratteri

4.3 Creare il device

Dal dashboard ESPHome premi + New Device, dai un nome (io ho usato tank-500l), scegli ESP8266 come piattaforma e lascia che generi la configurazione base. Poi apri Edit e sostituisci tutto con il codice del capitolo seguente.

5 Il codice, commentato

Questo è il file completo, pronto da incollare. Le uniche due righe che devi cambiare sono dist_pieno e dist_vuoto in cima: sono i due numeri che descrivono il tuo serbatoio, e il capitolo successivo spiega come misurarli. Tutto il resto funziona così com'è.

substitutions:
  # ─────────────────────────────────────────────────────────────
  #  GEOMETRIA DEL SERBATOIO — LE UNICHE DUE RIGHE DA CAMBIARE
  #  Distanze in METRI dal sensore al pelo dell'acqua.
  #  Come misurarle: vedi il capitolo "Taratura" della guida.
  # ─────────────────────────────────────────────────────────────
  dist_pieno: "0.22"   # distanza quando il serbatoio e' PIENO  -> 100%
  dist_vuoto: "0.90"   # distanza quando il serbatoio e' VUOTO  ->   0%

esphome:
  name: cisterna
  friendly_name: Cisterna
  # Blocca la compilazione con un errore chiaro se la tua versione di ESPHome
  # e' troppo vecchia per la sintassi "ota:" a lista usata piu' sotto.
  min_version: 2024.6.0

esp8266:
  board: d1_mini

logger:

api:
  encryption:
    key: !secret key_cisterna

ota:
  - platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Rete di emergenza: se il Wi-Fi non risponde entro 90 secondi il device
  # crea questo access point. E' l'unico modo per recuperarlo senza smontarlo
  # e ricollegarlo al PC via USB. Non ometterlo.
  ap:
    ssid: "Fallback Cisterna"
    password: !secret wifi_ap_password

captive_portal:

web_server:
  port: 80

sensor:
  - platform: ultrasonic
    id: distanza_grezza
    name: "Livello"
    icon: "mdi:water-percent"
    unit_of_measurement: "%"
    accuracy_decimals: 0
    update_interval: 12s

    filters:
      # 1) MEDIANA su 5 campioni (finestra da 60 s).
      #    L'acqua si muove: increspature e schiuma producono letture sballate.
      #    La mediana le scarta. Pubblica un valore al minuto, come prima,
      #    ma ogni valore e' il "centro" degli ultimi 5.
      #    I campioni falliti vengono ignorati: perche' il sensore risulti
      #    guasto devono fallire tutti e 5.
      - median:
          window_size: 5
          send_every: 5

      # 2) CONVERSIONE distanza -> percentuale, sui tuoi due numeri.
      - lambda: |-
          return (${dist_vuoto} - x) / (${dist_vuoto} - ${dist_pieno}) * 100.0;

      # 3) LIMITE 0-100. Senza questo, una lettura oltre il fondo
      #    produrrebbe percentuali negative in Home Assistant.
      - clamp:
          min_value: 0
          max_value: 100

    trigger_pin: GPIO5   # D1
    echo_pin: GPIO4      # D2
    timeout: 2.0m        # distanza massima misurabile: tienila sopra dist_vuoto

  # ── Diagnostica Wi-Fi ──
  - platform: wifi_signal
    name: "Segnale WiFi"
    id: segnale_wifi
    update_interval: 60s
    entity_category: "diagnostic"

  - platform: copy
    source_id: segnale_wifi
    name: "Segnale WiFi percentuale"
    filters:
      - lambda: return min(max(2 * (x + 100.0), 0.0), 100.0);
    unit_of_measurement: "%"
    entity_category: "diagnostic"
    device_class: ""

# ── LED di stato ──
# Il LED blu saldato sulla scheda (GPIO2) diventa un "battito cardiaco".
# Non e' uno switch in Home Assistant: lo pilota solo l'interval qui sotto.
output:
  - platform: gpio
    id: led_onboard
    pin:
      number: GPIO2
      inverted: true

interval:
  #   1 lampo breve ogni 3s = tutto ok, sta parlando con Home Assistant
  #   2 lampi       ogni 3s = e' sul Wi-Fi ma HA non risponde
  #   1 lampo lungo ogni 3s = non e' connesso al Wi-Fi
  #   buio                  = device spento o guasto
  - interval: 3s
    then:
      - if:
          condition:
            api.connected:
          then:
            - output.turn_on: led_onboard
            - delay: 60ms
            - output.turn_off: led_onboard
          else:
            - if:
                condition:
                  wifi.connected:
                then:
                  - output.turn_on: led_onboard
                  - delay: 60ms
                  - output.turn_off: led_onboard
                  - delay: 200ms
                  - output.turn_on: led_onboard
                  - delay: 60ms
                  - output.turn_off: led_onboard
                else:
                  - output.turn_on: led_onboard
                  - delay: 600ms
                  - output.turn_off: led_onboard

switch:
  - platform: restart
    name: "Riavvia"

text_sensor:
  - platform: wifi_info
    ip_address:
      name: "Indirizzo IP"
    ssid:
      name: "Rete connessa"

Premi Install. Il device è vergine e non è ancora sulla rete, quindi il primo caricamento va fatto via USB. Da lì in poi ogni modifica si carica via Wi-Fi (OTA), senza più toccarlo fisicamente.

6 Taratura: i tuoi due numeri

Qui si decide se il sensore ti dice la verità o solo qualcosa di verosimile. Ti servono due misure, prese dal sensore stesso e non dal metro: il trasduttore misura dal proprio corpo, e quel riferimento include qualche centimetro che il metro non vede.

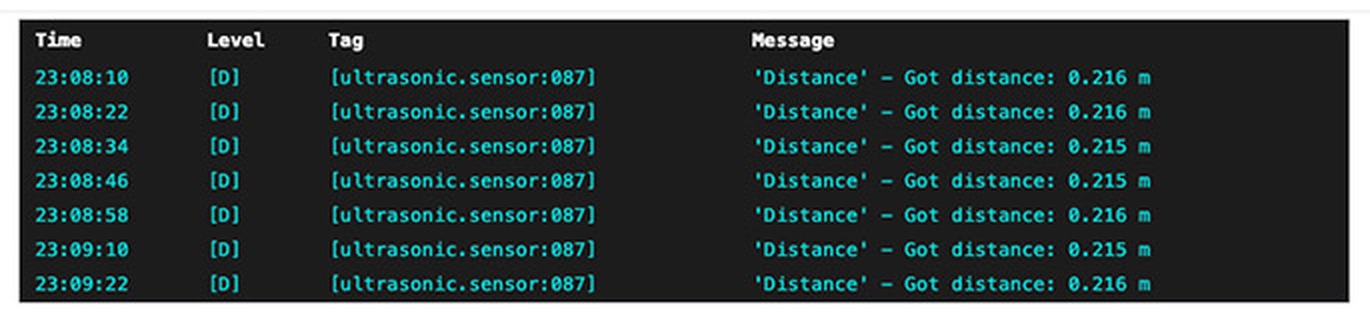

6.1 Come leggere la distanza in metri

La percentuale non ti serve adesso: serve il dato grezzo. ESPHome lo scrive nei log a ogni ciclo, prima di qualsiasi filtro. Apri i Logs del device dal dashboard e cerca le righe:

[D][ultrasonic.sensor:087]: 'Livello' - Got distance: 0.220 m
[S][sensor]: 'Livello' >> 100 %

Got distance è la misura fisica in metri, ed è il numero che ti interessa. La riga sotto è il valore già convertito e filtrato che finisce in Home Assistant.

6.2 Misura a serbatoio pieno

Con il serbatoio al livello massimo, guarda i log e annota il valore di Got distance. Nel mio caso 0,220 m. Quel numero va in dist_pieno.

6.3 Misura a serbatoio vuoto

Serve la distanza dal sensore al fondo asciutto, e ci sono due modi.

Modo diretto, il più preciso: aspetta che il serbatoio sia vuoto (o svuotalo), leggi Got distance nei log e usa quel numero. Fine.

Modo indiretto, se non puoi svuotarlo. Il trucco è calcolare di quanto il sensore "sbaglia" rispetto al tuo metro, e riportare quella differenza sulla misura del fondo:

1. A serbatoio pieno, leggi il sensore nei log        S_pieno = 0,220 m
2. Sempre a pieno, misura col metro dal sensore
   al pelo dell'acqua                                 M_pieno = 0,200 m
3. Calcola lo scarto del sensore                      offset  = S_pieno - M_pieno
                                                              = 0,020 m
4. Col metro (o un filo con un peso) misura dal
   sensore al fondo del serbatoio                     M_vuoto = 0,880 m
5. Somma lo scarto                                    dist_vuoto = M_vuoto + offset
                                                                 = 0,900 m

Nel mio caso è venuto 0,90 m, ed è il numero che va in dist_vuoto. Il passaggio 3 è quello che conta: senza correggere lo scarto ti porti dietro un errore fisso su tutta la scala.

Con i due valori corretti la scala diventa quella vera:

  distanza misurata        livello
  ─────────────────────────────────
      0,22 m        ──►     100%
      0,39 m        ──►      75%
      0,56 m        ──►      50%
      0,73 m        ──►      25%
      0,90 m        ──►       0%

6.4 La prova del nove

Per confermare che la taratura sia corretta, apri un rubinetto o fai partire l'irrigazione per un paio di minuti tenendo i log aperti. Devi vedere la distanza crescere in modo regolare. Nel mio caso, 137 secondi di irrigazione hanno prodotto questo:

16:05:33  Got distance: 0.220 m     <- baseline, 11 letture identiche
16:05:45  Got distance: 0.225 m     <- apertura
16:06:09  Got distance: 0.241 m
16:06:45  Got distance: 0.267 m
16:07:21  Got distance: 0.283 m
16:07:57  Got distance: 0.305 m     <- chiusura
16:11:09  Got distance: 0.305 m     <- fermo, nessun rimbalzo

Calo di 8,5 cm, pari al 12,5% della corsa utile, a una velocità costante di 3,55 cm al minuto. Da qui si ricava un dato pratico che vale più di molte dashboard: quel serbatoio si svuota in circa 18 minuti di irrigazione continua. Se conosci la portata in litri/minuto del tuo impianto, moltiplicandola per i minuti ottieni anche il volume reale del serbatoio — che quasi mai coincide con quello dichiarato sull'etichetta, perché il galleggiante chiude prima del tappo.

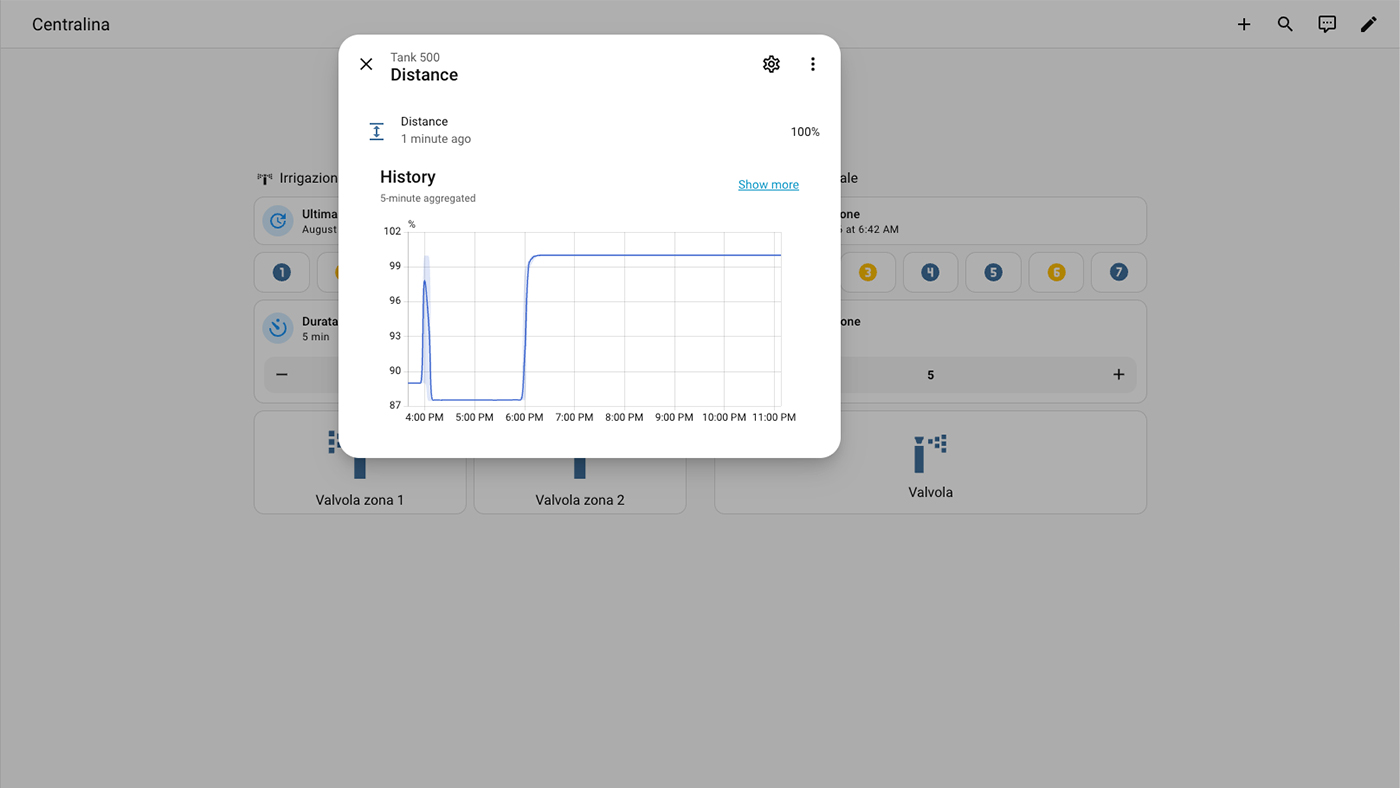

7 Integrazione in Home Assistant

Appena il device si collega, Home Assistant lo trova da solo: Impostazioni → Dispositivi e servizi, comparirà una scheda ESPHome da configurare. Ti chiederà la chiave di cifratura — è quella che hai messo in secrets.yaml.

Le entità che ottieni:

• sensor.cisterna_livello — il livello in percentuale
• sensor.cisterna_segnale_wifi — potenza del segnale in dBm
• sensor.cisterna_indirizzo_ip — utile perché l'IP è in DHCP e cambia
• switch.cisterna_riavvia — riavvio remoto

7.1 L'automazione che conta davvero

Un livello sul cruscotto è carino, ma il vero motivo per costruire questo sensore è spegnere la pompa prima che vada a secco. Una pompa che gira senza acqua si danneggia in pochi minuti, e costa molto più di tutto questo progetto.

- alias: "Cisterna quasi vuota - stop irrigazione"
  triggers:
    - trigger: numeric_state
      entity_id: sensor.cisterna_livello
      below: 10
  conditions:
    - condition: state
      entity_id: switch.valvola_irrigazione
      state: "on"
  actions:
    - action: switch.turn_off
      target:
        entity_id: switch.valvola_irrigazione
    - action: notify.persistent_notification
      data:
        title: "Cisterna quasi vuota"
        message: "Irrigazione interrotta: livello sceso sotto il 10%."
  mode: single

8 Troubleshooting

[W][ultrasonic.sensor:063]: 'Livello' - Measurement start timed out

Il progetto, il montaggio e le misure sul campo sono miei: sensore installato sulla mia cisterna, taratura e prova di svuotamento fatte sul mio impianto. Il testo e la verifica del codice sono stati sviluppati con l'aiuto di Claude Code, con revisione finale mia.
